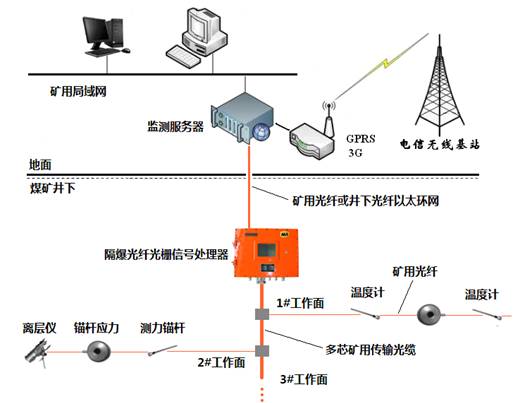

ZYG礦用光纖光柵頂板應力監測系統是用于煤礦頂板狀態在線監測系統。系統將光纖傳感、計算機檢測、數據通訊和傳感技術融為一體。實現了復雜環境條件下對煤礦頂板狀態的自動監測和匯報。系統裝置通過通過安標國家礦用產品安全標志中心的性能檢測和安全檢測，取得”MA”礦用證書。
?
項目
指標
處理器與傳感器傳輸距離
5Km
處理器與井上設備傳輸距離
10Km
溫度傳感器測量范圍
-10 ~80℃
溫度傳感器基本誤差
±3%F.S.
頂板應力測量范圍
0 ~ 70KN
頂板應力基本誤差
±6%F.S.
頂板位移感器測量范圍
0 ~180mm
頂板位移傳感器基本誤差
±5%F.S.
錨桿(索)應力傳感器測量范圍
0 ~ 150KN
錨桿(索)應力傳感器基本誤差
裝置工作電壓
127V（井下）/220V（井上）
裝置輸入功率
<300VA
